壓力范圍特廣
工作壓差范圍為0至1.6MPa， 高使用壓力2MPa
結構簡單緊湊
只有三個活動零件，結構簡單，故障小，維修方便
壽命長
閥芯由特種不銹鋼制造，耐磨損，耐低溫
耐低溫
采用特種耐低溫材料， 低溫度達-196℃
重量輕，外形小巧美觀
| 型號 | ZCLD-03 | ZCLD-06 | ZCLD-08 | ZCLD-10 | ZCLD-15 | ZCLD-20 | ZCLD-25 | ZCLD-32 | ZCLD-40 | ZCLD-50 | |
| 介質溫度 | -196~+60℃ | ||||||||||
| 公稱通徑mm | 3 | 6 | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | |
| 連接尺寸 | G1/4" | G3/8" | G1/2" | G3/4" | G1" | G1/4" | G1/2" | G2" | |||
| 焊接管或卡套式 | |||||||||||
| kv值 | 0.36 | 1.0 | 1.3 | 2.2 | 3.8 | 7.4 | 10.3 | 18.8 | 25.7 | 41 | |
| 最高使用壓差MPa | 1.6 | ||||||||||
| 最低使用壓差MPa | 0 | ||||||||||
| 最高使用壓力MPa | 2.0 | 1.6 | |||||||||
| 泄露量cm3/min | 0.45 | 0.75 | 1.5 | 2.25 | 4.0 | 6.8 | |||||

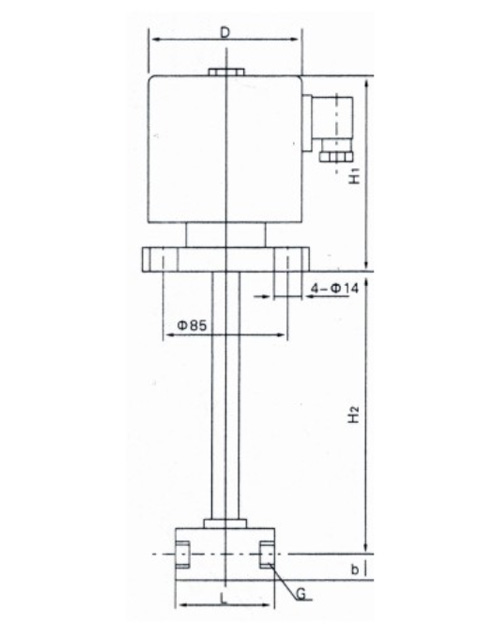

| DN | G | L | D | H1 | H2 | b | 安裝法蘭 | ||||
| 03 | G1/4" | 50 | ?80 | 115 | 200 | 12 | GB9113.3 1.6MPa dn DN25法蘭 | ||||
| 05 | 200 | ||||||||||
| 08 | G3/8" | 50 | 200 | ||||||||
| 10 | 200 | ||||||||||
| 15 | G1/2" | 54 | 200 | 15 | |||||||
| 20 | G3/4" | 92 | 200 | 30 | |||||||
| 25 | G1" | 110 | 200 | 30 | |||||||
| 32 | G1 1/4" | 120 | 240 | 34 | |||||||
| 40 | G1 1/2" | 140 | 245 | 40 | |||||||
| 50 | G2" | 160 | 260 | 45 | |||||||
